Yapılan parçanın yüzeyinin pürüzsüz olması çok önemli olduğundan bu işlem için daha fazla özen gösterilmelidir. Bu nedenle tüm yüzey traşlanmış, zımparalanmış ve sızdırmazlık sağlayıcı bir kimyasal ya da kalıp ayırıcı kimyasalla yüzey kaplanmış olmalıdır ki vakum şekillendirilmiş parçadan iyi sonuç alınabilsin. Poliüretan bloklar özellikle küçük seriler yada prototip miktarlar için uygundur.

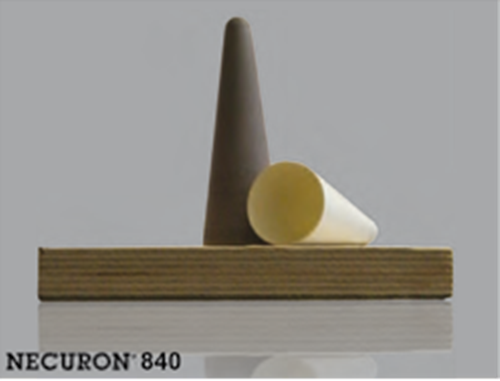

Blok çeşidi için saçım yaparken en önemli noktalar sabitlik (düşük ısıl genleşme katsayısı) ve sıcaklığa gösterdiği dirençtir (sıcaklık dayanımı). Bu işlem için özellikle en uygun çeşitler NECURON® 1007, 700, 702 ve 840 tır. NECURON® 840 bu tip işlemler alanında pazar lideri konumundadır ve 130° C sıcaklık dayanımıyla öne çıkmaktadır. İşlemin gerektirdiği sıcaklık dayanımı göz önüne alındığında NECURON® 1007, 700 ve 702 çeşitleri de iyi birer seçenek olarak görülebilir.
Bunlara ek olarak NECURON® 651 ve 1001 de vakum şekillendirme için kullanılabilmektedir. NECURON® 651 genellikle daha ince folyolar için kullanılır. Seçim yaparken göz önüne alınması gereken sorular şunlardır.
* Vakumlanacak folyo ya da plakanın kalınlığı ne kadar?
* Kalıp ile kaç parça yapılacak?
* Kalıp kaç derece sıcaklığa erişecek?
* Her çekim için kalıp ne kadar süre sıcaklığa maruz kalacak?
* Çekim aralarında kalıp ne kadar süre soğutulacak?
* Kalıp yapısında ince kenarlar var mı?
NECURON 1007
- Çok iyi sıcaklık dayanımı
- Çok düşük ısıl genleşme katsayısı
Uygulamalar
- Fikstürler kontrol aparatları
- Küçük adetli üretimler için kalıplar
- Mastar ve kopya modeller
- Yüksek mekanik dayanımlı galvano modeller
- Yüksek mekanik dayanımlı döküm modelleri
ÖLÇÜLER
1.200 x 400 x 50 mm
1.200 x 400 x 75 mm
1.200 x 400 x 100 mm
1.200 x 400 x 150 mm
Teknik Bilgiler
Renk | ivory |
Isıl Genleşme katsayısı | yaklaşık. 48 x 10-6 K-1 |
Sıcaklık Dayanımı | yaklaşık 85 °C |
Shore D | yaklaşık. 85 |
Sıkıştırma Dayanımı | yaklaşık. 75 N/mm² |
Esneme Dayanımı | yaklaşık. 72 N/mm² |
Yoğunluk | yaklaşık. 1.20 g/cm³ |
Aşınma Direnci (belirlenen parametrelerde) | yaklaşık. 340 mm³ |
Yangın önleme sınıfı | B2 |
Elektriksel akım direnci | yaklaşık. – Ω x cm |
Çentikli darbe direnci | yaklaşık. 15.4 kJ/m² |
Isıl İletkenlik | yaklaşık. 0.24 W/mk |
Elastisite Modülü | yaklaşık. 2,400 MPa |
NECURON 702
- Epoksi plaka
- Çok yüksek sıcaklık dayanımı
- Çok düşük ısıl genleşme katsayısı
Uygulamalar
- Prepreg yatırma aparatları
- Vakum şekillendirme aparatları
- Laminasyon aparatları
ÖLÇÜLER
1.500 x 500 x 50 mm
1.500 x 500 x 75 mm
1.500 x 500 x 100 mm
Teknik Bilgiler
Renk | Yeşil |
Isıl Genleşme Katsayısı | yaklaşık. 30 x 10-6 K-1 |
Sıcaklık Dayanımı | yaklaşık. 140 °C |
Shore D | yaklaşık. 74 |
Sıkıştırma dayanımı | yaklaşık. 57 N/mm² |
Esneme dayanımı | yaklaşık. 35 N/mm² |
Yoğunluk | yaklaşık 0,79 g/cm³ |
Abrazyon Direnci (belirlenen parametrelerde) | yaklaşık. – mm³ |
Yangın Önleme Sınıfı | – |
Elektrik Akım Direnci | yaklaşık. – Ω x cm |
Çentikli Darbe Dayanımı | yaklaşık. – kJ/m² |
Isıl İletkenlik | yaklaşık. – W/mk |
NECURON 651
- Çok iyi yapı
- Pürüzsüz ve boyanabilir yüzey
- Mükemmel işlenebilme özelliği
Uygulamalar
Mastar ve kopya modeller
Cubing ve data modeller
Genel Modelleme
ÖLÇÜLER
- 1.500 x 500 x 50 mm
- 1.500 x 500 x 65 mm
- 1.500 x 500 x 100 mm
- 1.500 x 500 x 130 mm
- 1.500 x 500 x 150 mm
Teknik Bilgiler
Renk | Kahverengi |
Isıl Genleşme Katsayısı | yaklaşık. 40 x 10-6 K-1 |
Sıcaklık Dayanımı | yaklaşık. 68 °C |
Shore D | yaklaşık. 70 |
Sıkıştırma Dayanımı | yaklaşık. 26 N/mm² |
Esneme Dayanımı | yaklaşık. 30 N/mm² |
Yoğunluk | yaklaşık. 0.70 g/cm³ |
Aşınma Direnci (Belirlenen parametrelerde) | yaklaşık. – mm³ |
Yangın Önleme Sınıfı | B2 |
Elektrik Akım Direnci | yaklaşık. – Ω x cm |
Çentikli Aşınma Direnci | yaklaşık – kJ/m² |
Isıl İletkenlik | yaklaşık 0.11 W/mk |

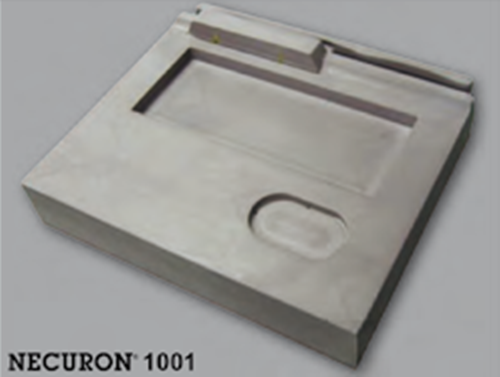

NECURON 1001
- Mükemmel Fiziksel Özellikler
Uygulamalar
- Fikstür ve Aparatlar
- Mastar ve Kopya Modeller
- Yüksek mekanik özellik gerektiren modeller
ÖLÇÜLER
1.200 x 400 x 50 mm
1.200 x 400 x 75 mm
1.200 x 400 x 100 mm
Teknik Bilgiler
Renk | Gri |
Isıl Genleşme Katsayısı | yaklaşık. 50 x 10-6 K-1 |
Sıcaklık Dayanımı | yaklaşık. 75 °C |
Shore D | yaklaşık. 83 |
Sıkıştırma Dayanımı | yaklaşık. 75 N/mm² |
Esneme Dayanımı | yaklaşık. 75 N/mm² |
Yoğunluk | yaklaşık 1.20 g/cm³ |
Abrazyon Direnci (belirlenen parametrelerde) | yaklaşık. 340 mm³ |
Yangın Önleme Sınıfı | B2 |
Elektrik Akım Direnci | yaklaşık. – Ω x cm |
Çentikli Darbe Dayanımı | yaklaşık. 9.90 kJ/m² |
Isıl İletkenlik | yaklaşık. 0.22 W/mk |
Elastisite Modülü | yaklaşık. 2,605 MPa |
